La pianificazione di un cantiere senza un modello 3D aggiornato significa lavorare su dati parziali, con il rischio costante di interferenze tra discipline, ritardi non previsti e varianti costose. Sapere come realizzare modello 3d cantiere in modo corretto non è solo una questione tecnica: è una scelta strategica che incide sulla qualità del coordinamento, sulla riduzione degli errori in fase esecutiva e sulla capacità di gestire le risorse in modo verificabile. Questa guida accompagna ingegneri, architetti e direttori lavori attraverso ogni fase del processo, dal rilievo fino alla gestione BIM 4D operativa.

Indice

• Punti chiave
• Strumenti e prerequisiti per il modello 3D
• Dal rilievo al modello BIM 4D: i passaggi principali
• Gestione e verifica del modello in cantiere
• Errori comuni da evitare
• Il mio punto di vista sul BIM e i modelli 3D in cantiere
• Come Droincam supporta la modellazione e il monitoraggio 3D
• FAQ

Punti chiave

Strumenti e prerequisiti per il modello 3D

Prima di avviare qualsiasi attività di modellazione, occorre definire con chiarezza due elementi: gli obiettivi informativi del modello e gli strumenti adatti a raggiungerli. Un modello 3D di cantiere non serve solo a produrre immagini tridimensionali. Il valore reale del BIM risiede nella struttura informativa più che nella qualità geometrica, e questo principio deve guidare ogni scelta fin dall’inizio.

Software per modellazione 3D di cantiere

La scelta del software dipende dal tipo di progetto e dal livello di integrazione richiesto. Tra i principali strumenti per modellazione 3d utilizzati in ambito edilizio e infrastrutturale:

Strumenti di rilievo

Per la fase di acquisizione dati, i principali strumenti per modellazione 3d sul campo sono:

• Droni con fotogrammetria: coprono aree vaste con precisione centimetrica, ideali per cantieri all’aperto e rilievi periodici di avanzamento lavori.
• Scanner LiDAR terrestri: producono nuvole di punti dense e precise, adatti per ambienti confinati, strutture esistenti complesse e rilievi interni.
• Stazioni totali e GPS RTK: utili per punti di controllo e validazione metrica dei modelli.

Common Data Environment e WBS

Un elemento spesso sottovalutato nella fase preparatoria è la predisposizione del Common Data Environment. Il CDE diventa la fonte unica di verità, permettendo la collaborazione tra i team e il versioning dei modelli in modo tracciabile. Prima ancora di aprire il software di modellazione, definire la Work Breakdown Structure significa strutturare il modello in modo da poter aggregare e disaggregare dati per usi specifici: pianificazione 4D, stime 5D, analisi energetica 6D.

Consiglio Pro: Definite la WBS insieme al responsabile di cantiere prima di avviare la modellazione. Un modello strutturato male a monte costerà molto più di un’ora in più di pianificazione iniziale.

Dal rilievo al modello BIM 4D: i passaggi principali

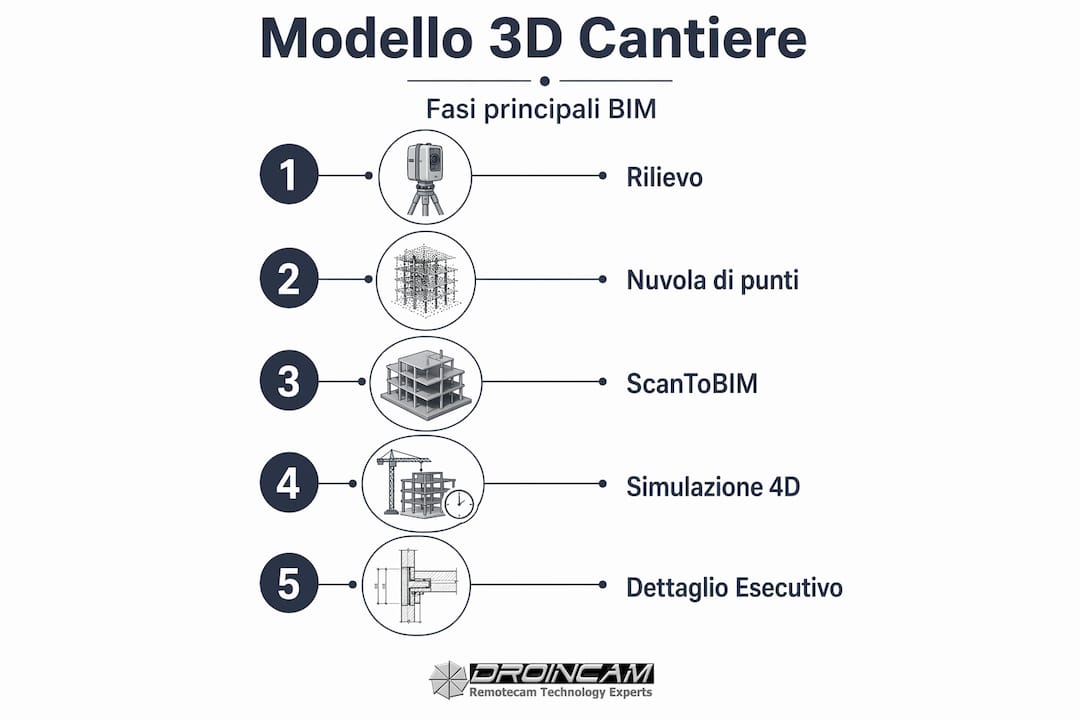

Questo è il nucleo tecnico del processo. I passaggi per realizzare un modello 3d di cantiere seguono una sequenza precisa, e ogni fase deve essere completata con rigore prima di passare alla successiva.

1. Programmazione del rilievo

Prima di inviare il drone o il team di rilievo in campo, è necessario definire la risoluzione richiesta, la copertura areale, i punti di controllo a terra (GCP) e le condizioni di volo. Un rilievo mal pianificato produce dati inutilizzabili o eccessivamente pesanti. Le acquisizioni sovradimensionate non aggiungono valore e possono rallentare l’intero processo.

2. Acquisizione e post-elaborazione della nuvola di punti

Dopo il rilievo, la nuvola di punti grezza deve essere elaborata. Questo significa:

• Registrazione e allineamento dei dataset multipli (se scanner terrestre)
• Georeferenziazione con i GCP acquisiti
• Decimazione e filtraggio del rumore
• Classificazione semantica degli elementi (terreno, strutture, vegetazione, attrezzature)

La nuvola di punti va gestita con selezione, decimazione e classificazione semantica, con una chiara definizione degli obiettivi informativi per evitare dati incoerenti o sovradimensionati.

3. Processo ScanToBIM

Il processo ScanToBIM non è una semplice conversione automatica. È un’attività interpretativa che richiede competenze BIM solide. Il modellatore legge la nuvola di punti e costruisce elementi parametrici coerenti con il livello di dettaglio richiesto. Per un cantiere in fase di costruzione, questo significa ricostruire lo stato di fatto con precisione metrica e associare le informazioni necessarie a ogni elemento.

Consiglio Pro: Non cercate di modellare tutto ciò che vedete nella nuvola di punti. Modellate solo ciò che serve agli obiettivi informativi del progetto. La differenza tra un buon modello e uno inutilizzabile spesso sta in questa scelta.

4. Modellazione BIM parametrica e strutturazione

Una volta prodotto il modello geometrico, la fase successiva è l’arricchimento informativo. Ogni elemento deve ricevere:

• Codice WBS di riferimento
• Parametri di fase e stato costruttivo
• Riferimenti ai documenti tecnici associati
• Dati per la gestione logistica (forniture, subappaltatori)

5. Integrazione temporale per la simulazione 4D

La modellazione BIM 4D simula il cantiere integrando geometria 3D e tempi di esecuzione, migliorando la pianificazione e prevenendo criticità. Il workflow è iterativo e richiede comunicazione continua tra ufficio tecnico e cantiere, producendo un gemello digitale del processo costruttivo. In pratica, ogni elemento del modello viene associato a una o più attività del programma lavori, generando una simulazione visiva dell’avanzamento previsto.

6. BIM Detailing per la fase esecutiva

Nelle fasi avanzate del cantiere, il modello deve evolvere verso livelli LOD 400-500. A questi livelli di dettaglio, ogni elemento è dettagliato con componenti costruttivi, pronto per la produzione e il montaggio. Le famiglie parametriche e lo scripting visuale permettono automazione e adattamenti rapidi, riducendo errori e tempi di produzione del modello esecutivo.

Gestione e verifica del modello in cantiere

Un modello 3D di cantiere non è un prodotto finito: è uno strumento che deve essere aggiornato, verificato e condiviso per tutta la durata dell’opera. Questa fase è spesso la più trascurata, ma è quella che determina il ritorno reale sull’investimento fatto nella modellazione.

Clash detection: non solo una volta

La clash detection è un processo iterativo e occorre verificare la reale risoluzione degli errori considerando spazi di assemblaggio e manutenzione. Le interferenze si distinguono in tre tipologie:

• Hard clash: sovrapposizione fisica tra elementi (es. trave e impianto)
• Soft clash: violazione degli spazi di rispetto minimi (es. spazio manutentivo insufficiente)
• Workflow clash: conflitti nella sequenza temporale delle lavorazioni

Il processo di clash detection deve essere monitorato nel tempo, con tracciamento delle risoluzioni per prevenire ricadute e garantire la fattibilità spaziale-costruttiva.

Aggiornamenti, versioning e CDE

Ogni aggiornamento del modello deve essere gestito attraverso il CDE con un sistema di versioning chiaro. Questo significa:

• Definire i cicli di aggiornamento del modello (settimanali o per milestone di cantiere)
• Assegnare stati di approvazione ai file (WIP, condiviso, pubblicato, archiviato)
• Mantenere un registro delle varianti e delle relative motivazioni

Per approfondire come strutturare la documentazione digitale in cantiere, è utile considerare l’adozione di piattaforme collaborative specifiche per la gestione BIM.

Monitoraggio avanzamento lavori e integrazione dati

Il BIM trasforma il cantiere tradizionale in digitale, integrando tempi, costi, sicurezza e monitoraggio in un unico schema. Tecnologie quali sensori, acquisizioni periodiche con drone e soluzioni cloud permettono controllo e condivisione in tempo reale. Associare i rilievi fotogrammetrici periodici al modello BIM consente di confrontare lo stato di avanzamento reale con quello pianificato, identificando scostamenti prima che diventino problemi non recuperabili.

Errori comuni da evitare

Conoscere gli errori più frequenti nella realizzazione di modelli 3D di cantiere consente di strutturare meglio il processo fin dall’inizio. Questi sono i problemi che si ripetono con maggiore frequenza nei cantieri italiani:

• Priorità all’estetica invece che ai dati: un modello “bello” ma inutilizzabile causa problemi concreti in cantiere. La resa grafica conta zero se mancano i codici WBS, i parametri di fase o i riferimenti documentali.
• Rilievi non calibrati sugli obiettivi: acquisire dati a una risoluzione superiore al necessario gonfia i tempi di elaborazione senza migliorare la qualità del modello finale.
• Obiettivi informativi non definiti a priori: senza sapere per cosa servirà il modello (coordinamento, 4D, 5D, manutenzione), si finisce per produrre geometrie prive di struttura utile.
• Collaborazione non strutturata: condividere file via email o cartelle condivise non è un CDE. La mancanza di versioning genera conflitti tra discipline e duplicazioni di dati.
• Clash detection eseguita una volta sola: le interferenze si generano anche dopo le modifiche di progetto. Un ciclo di verifica unico non è sufficiente.

Il modello 3D più costoso e dettagliato vale meno di un modello più semplice ma ben strutturato informativamente, aggiornato con costanza e condiviso con tutti i soggetti coinvolti nel progetto.

Per una panoramica più ampia su come integrare queste tecniche in edilizia, la guida pratica ai modelli 3D offre riferimenti utili su nuvole di punti e strategie di integrazione.

Il mio punto di vista sul BIM e i modelli 3D in cantiere

Ho visto abbastanza cantieri, e abbastanza modelli BIM, da poter dire una cosa con certezza: il problema non è quasi mai tecnologico. I software ci sono, le procedure esistono, gli standard sono definiti. Il problema è culturale.

In molti contesti, il modello 3D viene prodotto per adempiere a un requisito contrattuale e poi non viene più toccato. Rimane un file statico su un server, mentre il cantiere evolve in modo autonomo. Questo è lo spreco più grande che si possa fare in un progetto digitale.

Quello che ho imparato lavorando con team tecnici su cantieri complessi è che il modello vale esattamente quanto la frequenza con cui viene aggiornato. Un cantiere edile che aggiorna il proprio modello ogni due settimane con i dati del rilievo drone ha una capacità di reazione agli imprevisti completamente diversa rispetto a chi lavora su un progetto statico.

Il concetto di BIM per il monitoraggio cantieri non riguarda solo la produzione del modello iniziale. Riguarda la creazione di un’infrastruttura digitale viva, capace di riflettere lo stato reale dell’opera in ogni momento del suo ciclo di vita.

La sfida che vedo ancora aperta riguarda l’integrazione tra il dato visivo prodotto dai sistemi di monitoraggio continuo e il dato informativo del modello BIM. Quando questi due flussi convergono, si ottiene qualcosa di concreto: la possibilità di confrontare avanzamento previsto e reale con dati verificabili, non con stime soggettive. Questo è il futuro prossimo del cantiere digitale italiano, e alcuni professionisti lo stanno già applicando.

— Carlo

Come Droincam supporta la modellazione e il monitoraggio 3D

Droincam, brand di Droinservice, opera in tutta Italia con sistemi professionali di monitoraggio cantieri basati su acquisizione automatica di immagini ad alta risoluzione. Le fotocamere professionali Nikon e Canon installate in cantiere non producono frame video, ma fotografie reali con un livello di dettaglio superiore, gestione ottimale della luce e qualità costante nel tempo. Questo rende ogni scatto utilizzabile non solo per il timelapse finale, ma come dato tecnico per la documentazione, i report e il confronto con il modello 3D.

Attraverso i rilievi topografici con droni, Droincam acquisisce nuvole di punti e ortofoto metriche che costituiscono la base per modelli 3D accurati e aggiornabili nel tempo. Il sistema di monitoraggio cantieri permette di controllare l’avanzamento lavori da remoto, senza la necessità di sopralluoghi continui, con dati verificabili accessibili dai team di progettazione e direzione lavori. Contattate il team Droincam per una valutazione del vostro cantiere.

FAQ

Qual è il primo passo per realizzare un modello 3D di cantiere?

Il primo passo è definire gli obiettivi informativi del modello e il livello di dettaglio LOD richiesto, prima di qualsiasi acquisizione o modellazione. Senza questa definizione, si rischia di produrre geometrie prive di struttura utile per la gestione del progetto.

Quale software è più usato per la modellazione 3D di cantieri?

Autodesk Revit è il software più diffuso per la modellazione architettonica e strutturale BIM, spesso abbinato a Navisworks per la clash detection e la simulazione 4D. La scelta dipende dal tipo di progetto e dal livello di integrazione tra le discipline.

Cos’è il processo ScanToBIM e perché è utile in cantiere?

ScanToBIM è il processo che converte una nuvola di punti acquisita tramite drone o scanner LiDAR in un modello BIM parametrico. È utile per rilevare lo stato di fatto di strutture esistenti o per aggiornare il modello con lo stato di avanzamento reale del cantiere.

Quanto spesso va aggiornato il modello 3D durante la costruzione?

Il modello va aggiornato con cadenza regolare, idealmente ogni due settimane o in corrispondenza delle milestone di cantiere, integrando i dati dei rilievi periodici per confrontare avanzamento previsto e reale.

Cosa si intende per clash detection in un modello BIM?

La clash detection è il processo di verifica delle interferenze tra elementi di discipline diverse all’interno del modello 3D. Si distingue in hard clash (sovrapposizioni fisiche), soft clash (violazioni di spazi minimi) e workflow clash (conflitti nella sequenza temporale delle lavorazioni).
