Gestire ogni dettaglio di un cantiere italiano richiede strumenti che vadano oltre i limiti delle misurazioni manuali. La scansione laser trasforma il modo in cui ingegneri civili e project manager documentano e controllano lo stato dei lavori, permettendo la creazione di una nuvola di punti digitale che cattura ogni superficie con precisione e rapidità. Questa tecnologia rappresenta una soluzione concreta per semplificare i rilievi, migliorare la sicurezza e integrare la documentazione con i software più diffusi nel settore delle costruzioni.
Indice
- Cos’è la scansione laser nei cantieri
- Principali tecnologie impiegate in edilizia
- Applicazioni e vantaggi operativi reali
- Normativa italiana e requisiti di sicurezza
- Errori comuni e differenze con i metodi tradizionali
Riepilogo delle Chiavi
| Punto | Dettagli |
|---|---|
| Scansione Laser | Trasforma il cantiere in una rappresentazione 3D accurata, riducendo drasticamente i tempi di rilievo. |
| Tecnologie Distinte | Scegliere tra TLS, MLS e ALS in base alla precisione e all’area di copertura necessaria per il progetto. |
| Applicazioni Critical | Indispensabile per strutture storiche e situazioni complesse dove la precisione è essenziale. |
| Normativa di Sicurezza | Rispettare le regole italiane sulle tecnologie laser per garantire la sicurezza degli operatori nei cantieri. |
Cos’è la scansione laser nei cantieri
La scansione laser è una tecnologia avanzata che acquisisce e mappa l’ambiente circostante utilizzando impulsi laser ad alta precisione. Nei cantieri edili, questa tecnologia trasforma le superfici e gli spazi in rappresentazioni 3D estremamente accurate.
Il processo funziona in modo elegante: il laser scanner emette impulsi luminosi che rimbalzano sugli oggetti e sulle strutture presenti nel cantiere. Questi rimbalzi vengono catturati e misurati per calcolare con esattezza la distanza di ogni singolo punto rispetto al dispositivo.
Il risultato di questo processo è una nuvola di punti digitale, ovvero milioni di coordinate 3D che descrivono geometricamente ogni superficie, angolo e dettaglio del sito di costruzione. Questa rappresentazione è talmente dettagliata che consente di analizzare l’opera da qualsiasi prospettiva, senza dover essere fisicamente in cantiere.
Come funziona in pratica
A differenza dei metodi tradizionali che rilevano punti uno alla volta, il laser scanning 3D acquisisce migliaia di dati simultaneamente, creando una mappa completa della realtà costruita. Questo approccio è particolarmente utile quando il cantiere presenta geometrie complesse, spazi difficili da raggiungere o situazioni dove la precisione millimetrica è essenziale.
I vantaggi principali includono:
- Acquisizione rapida di dati dettagliati senza interruzioni alla produttività
- Rappresentazione precisa delle superfici curve, irregolari e intricate
- Integrazione diretta con software BIM, CAD e GIS per la progettazione
- Documentazione permanente dello stato della struttura in un momento specifico
- Riduzione degli errori di misurazione e delle conseguenti correzioni
Quando serve davvero
La scansione laser diventa indispensabile in scenari specifici. Quando lavorate con strutture storiche o complesse, quando il progetto richiede verifiche di conformità geodetica, o quando dovete documentare cambiamenti costruttivi importanti.
È particolarmente preziosa anche quando gli spazi sono affollati, pericolosi o difficili da misurare con strumenti tradizionali. Un edificio con numerose curve, alcove e dettagli architettonici richiederebbe giorni di rilievo manuale; uno scanner laser ne ha bisogno di poche ore.
La scansione laser non sostituisce il giudizio umano, ma fornisce ai professionisti dati obiettivi e verificabili su cui basare decisioni progettuali e costruttive.
L’integrazione di questa tecnologia con il monitoraggio continuo del cantiere crea un sistema di controllo ancora più robusto, dove ogni fase costruttiva è documentata sia visivamente che geometricamente.
Consiglio professionale: Utilizzate la scansione laser nei momenti critici del progetto, come dopo scavi fondazionali, prima di installazioni precise o al termine di fasi strutturali importanti, per avere una documentazione incontestabile dello stato dei lavori.

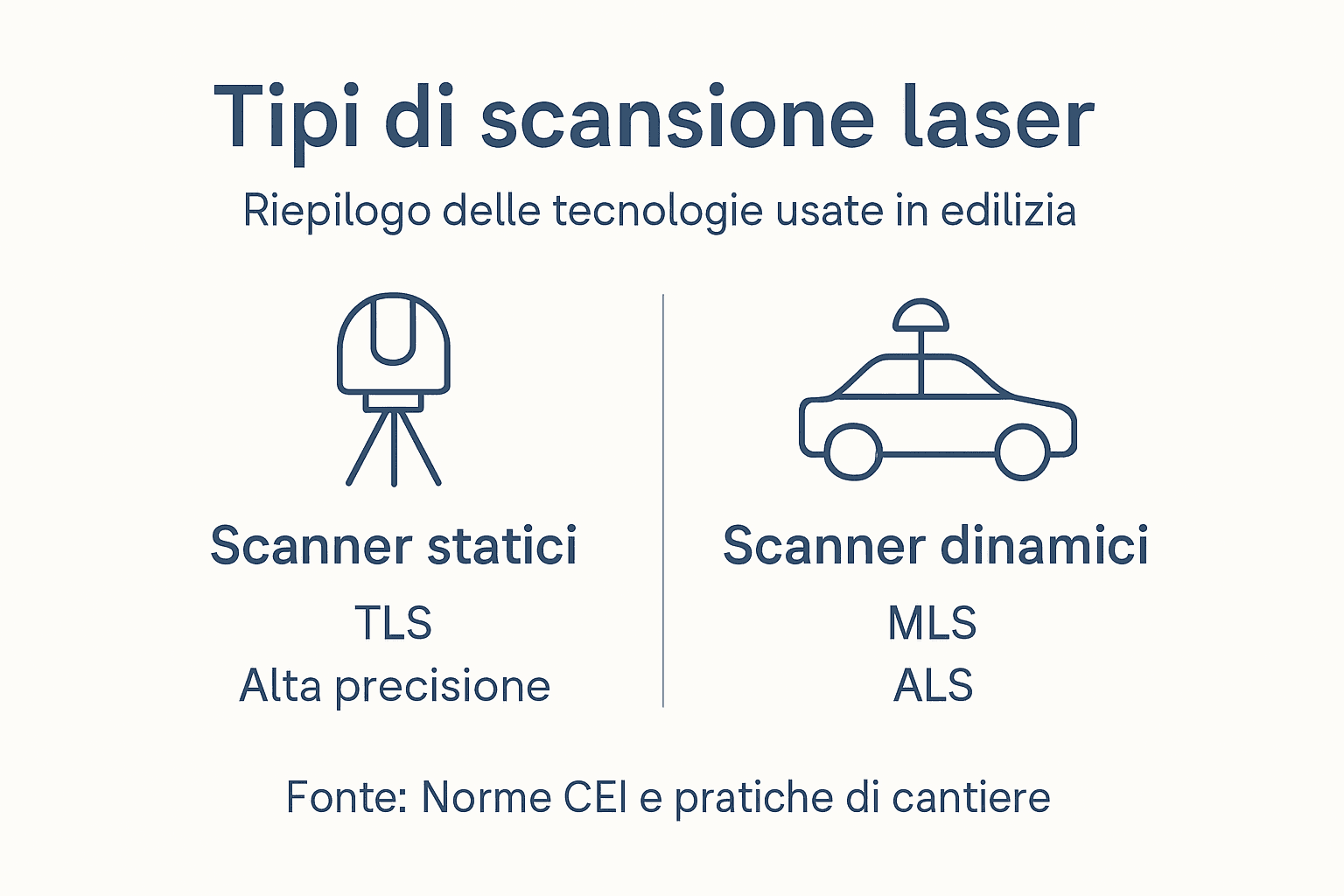

Principali tecnologie impiegate in edilizia
Nei cantieri moderni non esiste un’unica soluzione di scansione laser: le tecnologie si differenziano in base alla mobilità, alla portata e al tipo di rilievo richiesto. Scegliere la tecnologia giusta dipende dalla scala del progetto e dalla precisione necessaria.
Le tre categorie principali sono il Terrestrial Laser Scanner (TLS), il Mobile Laser Scanner (MLS) e l’Aerial Laser Scanner (ALS). Ognuna affronta scenari costruttivi diversi con approcci specifici.
Ecco una tabella riepilogativa che confronta le principali tecnologie di scansione laser utilizzate in edilizia:
| Tecnologia | Precisione | Area di copertura | Ideale per |
|---|---|---|---|
| TLS (Terrestre) | Molto alta, millimetrica | Limitata, richiede più posizioni | Dettagli complessi e strutture interne |
| MLS (Mobile) | Media, sufficiente per rilievi estesi | Superfici molto vaste | Strade, gallerie, grandi cantieri aperti |
| ALS (Aereo) | Buona, dipende dall’altitudine | Fini a intere aree urbane | Volumi di scavo, rilievi da quote elevate |
Scanner terrestri: precisione massima
Il Terrestrial Laser Scanner (TLS) è lo strumento per chi non scende a compromessi sulla precisione. Rimane fisso in una posizione e utilizza il tempo di volo o la scansione a differenza di fase per acquisire dati ad altissima risoluzione.
Questo approccio è ideale per:
- Rilievi topografici e architettonici di edifici complessi
- Documentazione di strutture storiche con dettagli intricati
- Verifiche di conformità geometrica in fase costruttiva
- Analisi di spazi interni con superfici curve o irregolari
Il TLS richiede tempo e procedimenti laboriosi per coprire completamente un’area: il dispositivo deve essere spostato più volte, e ogni posizione acquisisce una porzione della scena. Ma il risultato è una documentazione di qualità superiore, ideale quando gli errori non sono tollerabili.
Scanner mobili: velocità su grandi aree
Il Mobile Laser Scanner (MLS) cambia completamente il gioco quando lavorate su aree estese. Montato su veicoli, è equipaggiato con sistemi GPS e IMU per mappare rapidamente ambienti grandi, strade di accesso al cantiere o infrastrutture lineari.
Perché scegliere il sistema mobile:
- Copertura rapida di ettari di terreno senza interruzioni
- Integrazione automatica dei dati geolocalizzati
- Ideale per cantieri con estensione orizzontale considerevole
- Riduzione dei tempi di acquisizione dati rispetto a metodi tradizionali
L’MLS è particolarmente utile quando il tempo è critico e la perfezione geometrica di ogni millimetro è meno importante dell’efficienza.
Scanner aerei: il controllo da sopra
Gli Aerial Laser Scanner (ALS), montati su droni o aeromobili, vedono il cantiere dall’alto. Questa prospettiva è straordinaria per acquisire dati su grandi superfici, volumetrie di scavi o situazioni dove l’accesso terrestre è limitato.
Le tecnologie di laser scanner terrestri offrono qualità elevata, ma l’approccio aereo aggiunge velocità e sicurezza. I droni non espongono i tecnici a rischi su terreni pericolosi o in corso di scavo.
Combinare le tecnologie
Professionisti esperti non scelgono una sola tecnologia: le integrano. La fotogrammetria abbinata al laser scanning supera limitazioni come le zone d’ombra e arricchisce i dati con texture e colore realistico.
Un cantiere complesso beneficia dall’integrazione: TLS per la precisione delle strutture critiche, MLS per la documentazione veloce dell’area generale, ALS per il controllo volumetrico globale.
Questo approccio stratificato trasforma i dati grezzi in informazioni che i project manager possono veramente usare per controllo e decisioni costruttive.
Consiglio professionale: Pianificate una strategia di scansione combinata: usate il TLS per i dettagli costruttivi specifici, l’MLS per coprire estensioni ampie, e integrate sempre il monitoraggio visivo continuo tramite timelapse per avere una visione olistica dello stato dei lavori.
Applicazioni e vantaggi operativi reali
La scansione laser non è solo una tecnologia affascinante: ha un impatto concreto su come i cantieri operano, come i team comunicano e come le decisioni vengono prese. I vantaggi reali emergono quando i dati si trasformano in azioni.
Nei cantieri attuali, la scansione laser risolve problemi specifici che i project manager affrontano quotidianamente. Non è teoria: è pratica costruttiva.
Velocità di rilievo e sicurezza operativa
Il primo vantaggio è immediato: riduzione drastica dei tempi di rilievo. Mentre i metodi tradizionali richiedono giorni per mappare aree complesse, uno scanner laser acquisisce dati completi in poche ore.
Ma c’è di più. Gli operatori non devono posizionarsi in zone pericolose per effettuare misurazioni dirette:
- Nessun accesso necessario a scavi attivi o strutture instabili
- Riduzione dell’esposizione ai rischi di cantiere
- Eliminazione della necessità di recinzioni estese per misurazioni tradizionali
- Maggiore velocità di acquisizione senza compromessi sulla sicurezza del personale
Questa combinazione di velocità e sicurezza significa che il cronoprogramma progettuale non viene rallentato dalle fasi di rilievo.
Documentazione accurata dello stato reale
La rapida acquisizione di dati dettagliati consente di documentare lo stato effettivo dell’opera in un momento specifico. Non è un’approssimazione: è una rappresentazione geometrica completa e verificabile.
Questo crea una baseline permanente per ogni fase costruttiva. Potete confrontare lo stato attuale con quello precedente e identificare subito deviazioni dal progetto originale.
Comparazioni temporali e controllo dei progressi
Un’applicazione particolarmente potente è il monitoraggio lungo il tempo. Acquisite i dati oggi, poi di nuovo tra due settimane, e il software confronta automaticamente le nuvole di punti.
Le comparazioni rivelano:
- Avanzamenti costruttivi conformi al programma
- Deformazioni strutturali impreviste
- Assestamenti dei terreni di scavo
- Spostamenti di elementi verticali o orizzontali
Questo monitoraggio continuo, integrato con il controllo remoto tramite sistemi digitali, trasforma il cantiere in un ambiente dove nulla sfugge al controllo gestionale.
Modelli 3D per comunicazione e progettazione
I dati di scansione si trasformano in modelli 3D che i progettisti usano per verifiche di conformità, le assicurazioni per documentazione dei danni, e i committenti per videoconferenze immersive sul cantiere.
I modelli 3D da scansione laser sono dati verificabili, non interpretazioni. Risolvono discussioni su “come stava veramente il cantiere” in quel momento.
Questa trasparenza riduce dispute contrattuali e accelera le decisioni costruttive.
Consiglio professionale: Programmate scansioni laser sincronizzate con i milestone principali del progetto: fine scavi, completamento strutture, prima della finitura. Questo crea una traccia documentale indiscutibile dello stato dei lavori in ogni momento critico.
Normativa italiana e requisiti di sicurezza
In Italia, l’uso della scansione laser nei cantieri non è libero da vincoli. La normativa stabilisce regole precise per proteggere gli operatori dai rischi specifici legati alla tecnologia laser, soprattutto per quanto riguarda lesioni oculari e incendi.
Chi opera nei cantieri edili deve conoscere questi requisiti: non sono formalità burocratiche, ma protezioni che salvaguardano la salute del personale.
Classificazione dei laser e obblighi normativi
La normativa italiana distingue i laser in diverse classi di pericolosità. Gli scanner utilizzati nei cantieri rientrano generalmente nelle classi 3B e 4, ovvero le categorie più rischiose.
Per questi apparecchi, la normativa prevede misure di protezione specifiche che includono:
- Involucri di protezione e schermi per contenere la radiazione
- Corretta etichettatura visibile e comprensibile
- Manuali d’uso e istruzioni operative in italiano
- Nomina ufficiale di addetti alla sicurezza laser
Tutti questi elementi non sono opzionali: sono obblighi che il datore di lavoro deve implementare prima di utilizzare lo strumento in cantiere.
Responsabilità del datore di lavoro
Secondo il D.Lgs. 81/2008, il datore di lavoro ha il dovere di valutare i rischi legati all’uso dei laser e di adottare misure concrete per eliminarli o ridurli al minimo.
Questa responsabilità include:
- Valutazione documentata del rischio laser specifico del cantiere
- Formazione adeguata di chi maneggia lo strumento
- Controlli periodici e manutenzione dell’apparecchio
- Monitoraggio del rispetto delle procedure di sicurezza
Non è una responsabilità che può essere delegata completamente: il datore di lavoro rimane il garante della conformità.
La figura dell’Esperto Sicurezza Laser
La nuova norma italiana CEI 76-17 introduce una figura specializzata: l’Esperto Sicurezza Laser. Questa figura professionale viene classificata in due gradi, a seconda della complessità e della pericolosità delle attività.
L’Esperto di grado I è competente per operazioni con laser meno pericolosi, mentre l’Esperto di grado II affronta situazioni critiche con apparecchi di classe 3B e 4.
Per i cantieri che utilizzano scanner laser ad alta potenza, è consigliabile coinvolgere un esperto di grado II che supervisionis le operazioni e verifichi la conformità normativa.
Privacy e sicurezza dei dati
Altro aspetto spesso trascurato: i dati acquisiti dalla scansione laser richiedono protezione per ragioni di privacy e sicurezza. Le nuvole di punti 3D possono rivelare dettagli sensibili di edifici adiacenti.
La sicurezza laser non riguarda solo protezione fisica: include gestione consapevole dei dati acquisiti, con attenzione al GDPR e alle norme sulla privacy nei cantieri urbani.
Documentate sempre chi accede ai dati e come vengono archiviati.
Consiglio professionale: Prima di acquisire dati laser, nominate formalmente un Responsabile della Sicurezza Laser, allestite una cartella di valutazione rischi scritta, e verificate che tutti gli operatori abbiano ricevuto formazione specifica sulla sicurezza laser riconosciuta.
Errori comuni e differenze con i metodi tradizionali
Molti project manager commettono l’errore di considerare la scansione laser come una semplice sostituzione dei metodi tradizionali. Non è così. La tecnologia laser risolve problemi specifici, ma ha anche limiti che vanno compresi.
Conoscere le differenze reali vi aiuta a fare scelte consapevoli e a evitare investimenti sbagliati.
L’errore del “laser risolve tutto”
Il primo errore è pensare che la scansione laser elimini completamente il bisogno di rilievi tradizionali. In realtà, spesso le due metodologie si integrano.
La scansione laser cattura geometria e forma con precisione millimetrica, ma non acquisisce:
- Materiali e finiture superficiali reali
- Informazioni tecniche su sistemi nascosti
- Dati temporali su velocità di movimento o deformazione dinamica
- Contesto visivo e colore coerente dell’ambiente
Questi dettagli richiedono ancora fotografie tradizionali, rilievi tattili o sopralluoghi diretti.
Differenze fondamentali: velocità vs. completezza
I metodi tradizionali (misura con metro, teodolite, rilievo manuale) richiedono più tempo ma producono dati già interpretati e contestualizzati. L’operatore capisce cosa misura e perché.
La scansione laser acquisisce milioni di punti velocemente, ma genera dati grezzi che richiedono elaborazione software. Se il software non è configurato correttamente, la nuvola di punti diventa poco utile.
Di seguito una tabella che evidenzia le differenze chiave tra scansione laser e rilievi tradizionali:
| Aspetto | Scansione laser 3D | Metodi tradizionali |
|---|---|---|
| Tipo di dati | Nuvola di punti 3D | Dati già interpretati |
| Tempo di rilievo | Poche ore per grandi aree | Giorni per aree complesse |
| Necessità di elaborazione | Alto, software dedicati | Minima, dati pronti all’uso |
| Sicurezza operativa | Alta, operatori lontani dai rischi | Più basso, personale vicino ai pericoli |
Errore comune: sottovalutare il post-processing
Molti pensano che scansionare sia il 90% del lavoro. Sbagliato. L’acquisizione è solo l’inizio.
Dopo la scansione serve:
- Registrazione e allineamento delle nuvole di punti
- Filtraggio dei dati rumorosi o non rilevanti
- Conversione in modelli 3D utilizzabili
- Estrazione di sezioni, profili e quotature
- Validazione rispetto al progetto originale
Se saltate questi passaggi, i dati rimangono incomprensibili a chi deve utilizzarli.
Le zone d’ombra: il limite reale del laser
Un aspetto che la documentazione marketing non sottolinea abbastanza: il laser scanner non vede dietro gli ostacoli. Se una superficie è coperta, rimane invisibile.
In cantiere, dove esistono ponteggi, macchinari, persone e materiali, le zone d’ombra sono frequenti. Per coprire completamente un’area, dovete acquisire da più posizioni e spendere più tempo.
Questo è il motivo per cui l’integrazione con fotogrammetria e monitoraggio visivo continuo diventa essenziale nei cantieri complessi.
Quando il laser è la scelta giusta
Non cadete nell’altro estremo: il laser è straordinario in scenari specifici. Usatelo quando:
- Documentate strutture storiche complesse
- Verificate conformità geometrica critica
- Dovete rilevare grandi superfici rapidamente
- Le misure tradizionali sono pericolose o impossibili
- Avete bisogno di baseline 3D per monitoraggio temporale
La scansione laser non sostituisce il pensiero progettuale: lo supporta fornendo dati oggettivi su cui basare decisioni costruttive.
Un professionista esperto sa quando usarla e quando usare metodi tradizionali in parallelo.
Consiglio professionale: Combinate sempre scansione laser con rilievi tradizionali selettivi: il laser per la geometria generale e il monitoraggio, le misurazioni puntuali manuali per elementi critici e verifiche di dettaglio. Questo approccio ibrido elimina rischi di incompletezza e vi fornisce dati verificabili da multiple fonti.
Potenzia la precisione e il controllo dei tuoi cantieri con soluzioni integrate
La scansione laser nei cantieri rappresenta una svolta nella gestione precisa e sicura dei processi costruttivi. Se cerchi di superare le sfide di rilievo rapido, documentazione accurata e monitoraggio continuo, affidati a tecnologie che integrano dati 3D verificabili con il controllo visivo dettagliato. Con DroinCam puoi combinare efficacemente la scansione laser di alta precisione con timelapse professionali e rilievi con droni per ottenere una documentazione completa e performante.
Non perdere l’opportunità di trasformare il tuo cantiere in un ambiente di lavoro più sicuro, efficiente e trasparente. Visita DroinCam per scoprire come i nostri sistemi di monitoraggio con laser scanner, fotogrammetria e timelapse 24/7 possono supportarti nel controllo delle fasi critiche del progetto. Da rilievi iniziali a verifiche finali, affidati a soluzioni certificate e personalizzate per decisioni costruttive basate su dati oggettivi e di alta qualità. Inizia oggi a innovare il tuo modo di lavorare con le soluzioni DroinCam e porta l’efficienza del tuo cantiere a un nuovo livello.
Domande Frequenti
Che cos’è la scansione laser nei cantieri?
La scansione laser è una tecnologia che utilizza impulsi laser per acquisire e mappare con precisione l’ambiente del cantiere, creando una nuvola di punti 3D dettagliata delle strutture e delle superfici.
Quali sono i vantaggi della scansione laser rispetto ai metodi tradizionali?
La scansione laser consente un’acquisizione rapida e precisa dei dati, riduce il rischio di errori di misurazione e fornisce una documentazione dettagliata e verificabile dello stato di avanzamento dei lavori.
Quando è consigliabile utilizzare la scansione laser in un progetto di costruzione?
È particolarmente utile in situazioni dove ci sono geometrie complesse, strutture storiche, o quando è necessario monitorare progressi e conformità in modo accurato e sicuro.
Quali sono le principali tecnologie di scansione laser disponibili?
Le principali tecnologie sono il Terrestrial Laser Scanner (TLS), il Mobile Laser Scanner (MLS) e l’Aerial Laser Scanner (ALS). Ognuna è progettata per specifiche applicazioni e offre differenti livelli di precisione e copertura.
